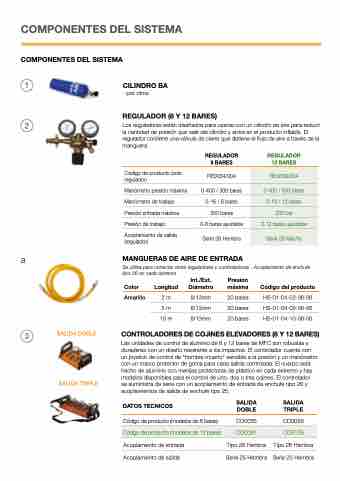

Page 9 - Cojines de elevación de alta presión

COMPONENTES DEL SISTEMA
COMPONENTES DEL SISTEMA
1 2
CILINDRO BA
- por otros
REGULADOR (8 Y 12 BARES)
Los reguladores están diseñados para usarse con un cilindro de aire para reducir la cantidad de presión que sale del cilindro y entra en el producto inflable. El regulador contiene una válvula de cierre que detiene el flujo de aire a través de la manguera.
REGULADOR 8 BARES
RE0034/004
0-400 / 300 bares
0-16 / 8 bares
300 bares
0-8 bares ajustable
Serie 26 Hembra
REGULADOR 12 BARES
RE0039/004
0-400 / 300 bares
0-16 / 12 bares
300 bar
0-12 bares ajustable
Serie 26 Macho
Código de producto (solo regulador)
Manómetro presión máxima
Manómetro de trabajo
Presión entrada máxima
Presión de trabajo
Acoplamiento de salida (regulador)
a
3
MANGUERAS DE AIRE DE ENTRADA
Se utiliza para conectar entre reguladores y controladores - Acoplamiento de enchufe tipo 26 en cada extremo
Int./Ext. Diámetro
Presión máxima
Código del producto
Color Longitud
Amarillo 2 m
5 m
10 m
8/13mm 20 bares
8/13mm 20 bares
8/13mm 20 bares
HS-01-04-02-06-06
HS-01-04-05-06-06
HS-01-04-10-06-06
SALIDA DOBLE
SALIDA TRIPLE
CONTROLADORES DE COJINES ELEVADORES (8 Y 12 BARES)
Las unidades de control de aluminio de 8 y 12 bares de MFC son robustas y duraderas con un diseño resistente a los impactos. El controlador cuenta con un joystick de control de "hombre muerto" sensible a la presión y un manómetro con un marco protector de goma para cada salida controlada. El cuerpo está hecho de aluminio con manijas protectoras de plástico en cada extremo y hay modelos disponibles para el control de uno, dos o tres cojines. El controlador se suministra de serie con un acoplamiento de entrada de enchufe tipo 26 y acoplamientos de salida de enchufe tipo 25.
DATOS TÉCNICOS
Código de producto (modelos de 8 bares) Acoplamiento de entrada
Acoplamiento de salida
SALIDA DOBLE
CO0055 Tipo 26 Hembra
SALIDA TRIPLE
CO0058 Tipo 26 Hembra
Código de producto (modelos de 12 bares)
CO0091
CO0109
Serie 25 Hembra
Serie 25 Hembra
