Ducha de descontaminación masiva
DISPOSICIÓN INTERNA
ÁREA PARA DES- VESTIRSE
ÁREA DE DUCHA (LAVADO)
ÁREA DE DUCHA (LAVADO)
ÁREA DE DUCHA (ENJUAGUE)
ÁREA DE DUCHA (ENJUAGUE)
VESTIDOR
CARRIL 1
ASISTIDO ASISTIDO (LAVADO) (ENJUAGUE)
CARRIL 2
ÁREA PARA DES- VESTIRSE
VESTIDOR
CARRIL 3
12

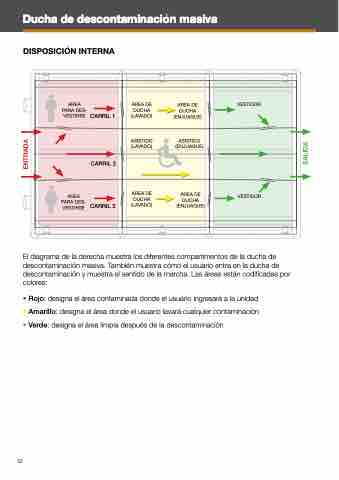

El diagrama de la derecha muestra los diferentes compartimentos de la ducha de descontaminación masiva. También muestra cómo el usuario entra en la ducha de descontaminación y muestra el sentido de la marcha. Las áreas están codificadas por colores:
• Rojo: designa el área contaminada donde el usuario ingresará a la unidad • Amarillo: designa el área donde el usuario lavará cualquier contaminación • Verde: designa el área limpia después de la descontaminación
ENTRADA
SALIDA
