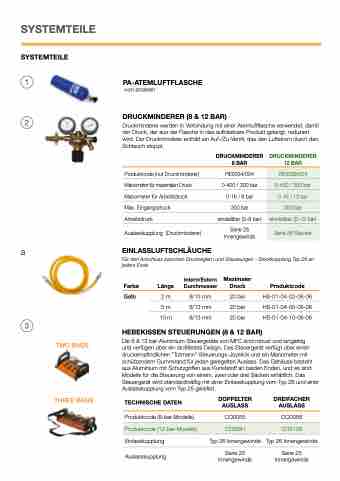

Page 9 - Hochdruck-Hebekissen

SYSTEMTEILE
SYSTEMTEILE
1 2
PA-ATEMLUFTFLASCHE
-von anderen
DRUCKMINDERER (8 & 12 BAR)
Druckminderer werden in Verbindung mit einer Atemluftflasche verwendet, damit der Druck, der aus der Flasche in das aufblasbare Produkt gelangt, reduziert wird. Der Druckminderer enthält ein Auf-/Zu-Ventil, das den Luftstrom durch den Schlauch stoppt.
DRUCKMINDERER DRUCKMINDERER
8 BAR
RE0034/004 0-400 / 300 bar
0-16 / 8 bar
300 bar
einstellbar (0–8 bar)
Serie 26 Innengewinde
12 BAR
RE0039/004
0-400 / 300 bar
0-16 / 12 bar
300 bar
einstellbar (0–12 bar)
Serie 26 Stecker
a
3
Produktcode (nur Druckminderer) Manometer für maximalen Druck
Manometer für Arbeitsdruck
Max. Eingangsdruck
Arbeitsdruck
Auslasskupplung (Druckminderer)
EINLASSLUFTSCHLÄUCHE
Für den Anschluss zwischen Druckreglern und Steuerungen - Steckkupplung Typ 26 an jedem Ende
Farbe
Länge
Intern/Extern Durchmesser
Maximaler Druck
Produktcode
TWO BAGS
THREE BAGS
Die 8 & 12 bar-Aluminium-Steuergeräte von MFC sind robust und langlebig
und verfügen über ein stoßfestes Design. Das Steuergerät verfügt über einen druckempfindlichen "Totmann"-Steuerungs-Joystick und ein Manometer mit schützendem Gummirand für jeden geregelten Auslass. Das Gehäuse besteht aus Aluminium mit Schutzgriffen aus Kunststoff an beiden Enden, und es sind Modelle für die Steuerung von einem, zwei oder drei Säcken erhältlich. Das Steuergerät wird standardmäßig mit einer Einlasskupplung vom Typ 26 und einer Auslasskupplung vom Typ 25 geliefert.
Gelb 2 m
5 m
10 m
8/13 mm
8/13 mm
8/13 mm
20 bar
20 bar
20 bar
HS-01-04-02-06-06
HS-01-04-05-06-06
HS-01-04-10-06-06
HEBEKISSEN STEUERUNGEN (8 & 12 BAR)
TECHNISCHE DATEN
Produktcode (8-bar-Modelle) Einlasskupplung
Auslasskupplung
DOPPELTER AUSLASS
CO0055
Typ 26 Innengewinde
Serie 25 Innengewinde
DREIFACHER AUSLASS
CO0058
Typ 26 Innengewinde
Serie 25 Innengewinde
Produktcode (12-bar-Modelle)
CO0091
CO0109
